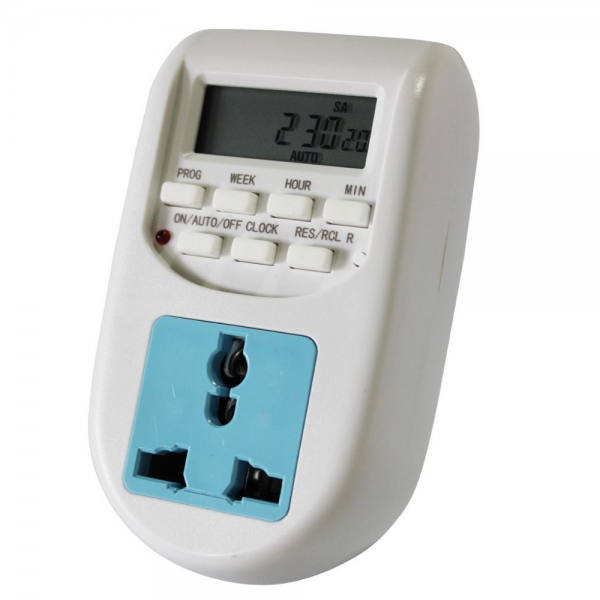

A. Giao diện ổ cắm hẹn giờ AL-06

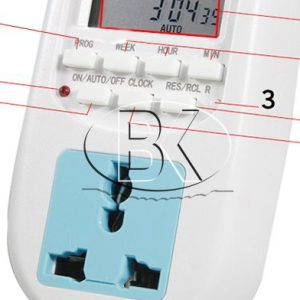

Giao diện sử dụng ổ cắm hẹn giờ AL-06
1.Màn hình điện tử
2.Nút ấn đặt tuần, giờ, phút. (Week, hour, Min) và cài đặt thời gian ON – OFF tự động cho thiết bị.
3.Nút ấn Reset: nhấn giữ 3 giây sẽ xóa toàn bộ cài đặt.
4.RES/RCL : Dùng để cài đặt lại (2)
5.Clock: Kết hợp với các nút (2) để cài đặt thời gian thực tế.
- Đèn đỏ: đèn sáng khi ổ cắm ở trạng thái ON và tắt khi ở trạng thái OFF.
- Chọn chế độ Bật – Tự động – Tắt (On – Auto – OFF)
- Ổ cắm ngõ ra kết nối với tải.
B. Hướng dẫn cài đặt ổ cắm hẹn giờ AL-06
- Cài đặt thời gian thực tế cho AL-06 (cài lại khi đồng hồ AL-06 hiển thị thời gian không đúng với thời gian thực tế)
Nhấn giữ nút clock và đồng thời nhấn 1 trong 3 nút Week (tuần), Hour (giờ), Min (phút) cần điều chỉnh.
Week: thay đổi thứ trong tuần; nhấn 1 hoặc nhiều lần để tăng đúng thứ địa phương
Hour: thay đổi giờ; nhấn 1 hoặc nhiều lần để tăng giờ đúng giờ địa phương
Min: thay đổi phút; nhấn 1 hoặc nhiều lần để tăng phút đúng phú địa phương
- Hẹn giờ tắt mở (ON-OFF) tự động cho thiết bị.
Hẹn thời gian ON-OFF cho AL-06 ổ cắm điện hẹn giờ AL-06 có thể On- Off đến 16 lần trong 1 ngày. Sau khi hẹn giờ chương trình sẽ chạy và tự động lặp lại theo chu kỳ.
ON : Ổ cắm ngõ ra có điện.
OFF: Ổ cắm ngõ ra không có điện
AUTO: tự động ON/OFF theo thời gian cài đặt trước
Tùy theo yêu cầu sử dụng, nếu muốn bật tắt chỉ một lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 16 lần ON, OFF trong ngày thì cài từ 1 ON , 1 OFF đến 16 ON, 16 OFF.
Hướng dẫn cài đặt ổ cắm hẹn giờ AL-06
Cách hẹn giờ như sau:
- Nhấn nút PROG lần 1, màn hình hiển thị 1 ON (cài đặt thời gian ON lần thứ nhất). Nhấn lần lượt từng phím WEEK, HOUR, MIN, để cài đặt thứ, giờ, phút, giây.
- Nhấn nút PROG lần 2, màn hình hiển thị 1 OFF (cài đặt thời gian tắt cho lần thứ nhất).
- Làm tương tự như thế đến 8 OFF.
- Sau khi cài đặt xong ấn phím CLOCK để thoát ra ngoài.
- Để xem lại thời gian đã cài đặt: nhấn 1 hoặc nhiều lần phím PROG để xem 1 ON, 1 OFF, 2 ON, 2 OFF, 8 ON, 8 OFF, cho đến lần lần thứ 16.
- Muốn xóa 1 cài đặt ON/OFF bất kỳ: nhấn phím PROG đến thời gian ON/OFF muốn xóa. Rồi ấn phím RES/RCL.
- Ổ cắm có 1 phím tròn nhỏ R: dùng ngòi bút bi nhấn để reset lại như xuất xưởng
- Chọn chế độ cho ổ cắm hẹn giờ AL-06 (timer)
Sau khi cài đặt xong, nhấn phím ON/AUTO/OFF để chọn chế độ hoạt động cho AL-06
Góc phải, dưới màn hình hiển thị ứng với 3 chế độ:
- ON: lổ cắm luôn có điện.
- AUTO: lổ cắm ON – OFF theo thời gian cài đặt trước.
- OFF: lổ cắm luôn không có điện.
Hướng dẫn cài đặt ổ cắm hẹn giờ AL-06
******* Ví dụ: khách hàng muốn dùng AL-06 hẹn giờ phun sương tự động mỗi ngày 2 lần: lần 1 bật tưới lúc 7h00, tắt lúc 7h05. Lần 2 bật lúc 7h15, tắt lúc 7h20. Tiến hành cài đặt như sau:
- Nhấn nút Prog -> màn hình hiển thị 1ON, nhấn Week để chọn từ thứ Hai đến Chủ Nhật (để ý phía trên của màn hình hiển thị: Mo,Tu,We,Th,Fr,Sa,Su). nhấn Hour chọn giờ (7h00).
- Nhấn nút Prog lần 2 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn nút Hour chọn 7h, nhấn nút Min chọn phút 05.
- Nhấn nút Prog lần 3 -> màn hình hiển thị 2On, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn phút 15.
- Nhấn tiếp Prog lần 4 -> màn hình hiển thị 2OFF, nhấn Week để chọn từ thứ 2 đến chủ nhật, nhấn Hour chọn 7h, nhấn Min chọn phút: 20.
- Đến đây coi như hoàn thành quá trình cài đặt, nhấn Clock để thoát ra ngoài.
- Để AL-06 chạy tự động mỗi ngày theo giờ đã hẹn nhấn nút ON/AUTO/OFF chọn chế độ AUTO. Sau đó kết nối AL-06 với tải và quan sát thử.
